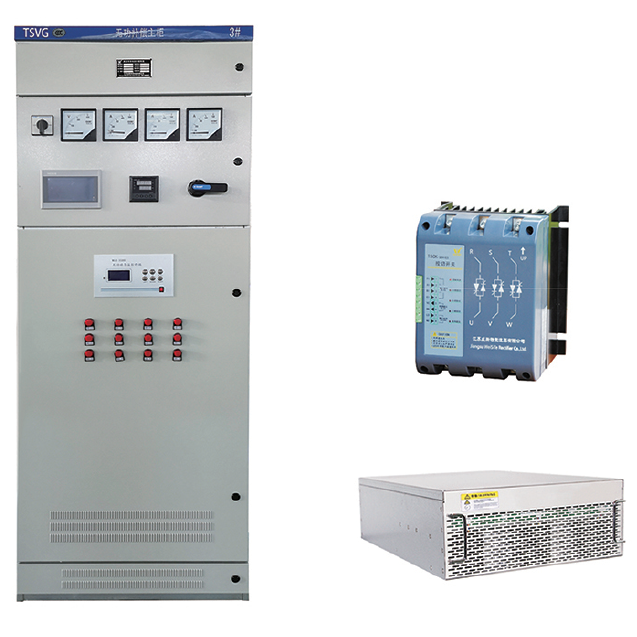

▼產品概述
TSVG系列混合型濾波補償裝置是基于最先進的柔性輸配電技術開發的新型無功諧波綜合補償裝置，集動態無功補償TSC、靜止無功發生SVG以及有源電力濾波APF與一體。突破傳統應用，在有效降低成本的同時，克服了傳統電容柜分組投切存在級差，補償精度差，響應速度慢等缺點，在諧波比較大的場合安裝有源電力濾波APF模塊，實現一機解決功率因數與諧波問題，實現最佳的濾波補償效果。
▼技術特點
控制方式靈活，有源與無源技術優勢互補。
自動跟蹤負荷變化，可分相無極輸出容性或感性無功電流，動態連續調節，實現無級補償。
有效濾除2次-51次內諧波電流，改善電能質量。
響應速度快，相應時間<20ms，迅速抑制電壓波動和電壓閃變，補償無功。
補償精度高，可實現分相無級調節，在容量允許條件下，輕松將功率因數提升至1。
高性價比，有源無源相結合，在保證濾波效果的同時，有效降低有源容量，實現較高性價比。
各功率單元可同時運行，也可單獨運行，相互獨立，可靠性高。
保護完善，欠壓、過壓、過流、限流、溫升、IGBT保護等問題自動保護。
控制方式靈活，具有恒無功、三相平衡、三相不平衡等控制策略。

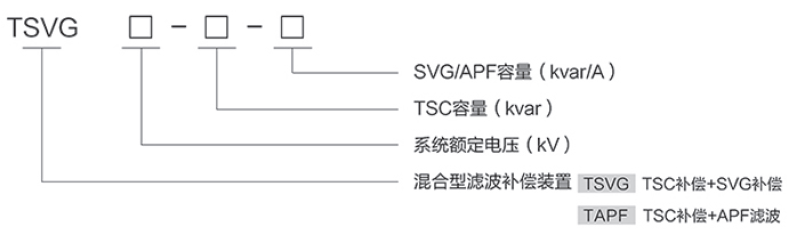

▼型號說明
▼一次原理圖
